十二栋标准厂房监控系统设计方案

监控需求分析

根据现场情况建议采用无线+有线的传输模式

XXXXXXXXXXXXX区位于XXX市,现有十二栋标准厂房需要进行内部、外部监控,厂房距离监控中心直线距离最远不超过一公里。监控中心位于办公楼内。厂房之间为硬化路面,厂房与办公楼之间有公路及绿化隔离。增加办公楼西侧及南北两侧监控设备。

厂房外部到公路边监控主管线之间无预留管线。厂房之间也无预留管线。如果在硬化路面开挖会产生巨大费用。所以,建议在厂房内使用有线传输,在厂房和办公楼之间采用无线传输方式。

针对传统有线数据传输网络建设成本高,建设工期长,布线困难等难题,我们使用无线网络加有线网络结合的一套完整的解决方案。 利用无线网络结构,避免了复杂地形对有线网络建设的限制,增强了网络系统的灵活性、便利性和可扩充性,降低了网络建设成本,传输质量稳定,网络安全性高。同时,在系统中可以复合多种应用。

项目配置描述

厂房内前端监控设备和办公楼的信号汇聚设备均采用本地供电模式。设置独立配电箱。办公楼前监控区域的设备从楼内机房取电。

厂房内和厂区主干道,监控系统采用摄像机,高清,红外,一体化摄像机,每个厂房内部设置四个监控点。厂区外部主干道设置机房中心监控机房利用原有监控平台,需要新增存储服务器及相应的网络交换机。

增加办公楼前一个球机两个枪机。办公楼墙壁吊装。

本项目共计增加64个摄像机点位、增加24块4T企业级监控专用硬盘,保证新增摄像机的录像时间达到30天。摄像机安装详细点位见点位分布表。

系统整体设计兼顾性能,稳定性,及施工便捷,性价比最优。


监控点位分部表

序号

位置

枪机数量

球机数量

八口交换机

备注

1

办公楼西侧

2

1

1


2

办公楼东侧

2

0

0


3

厂房内部

48

0

24


4

厂区北部六栋厂房周边

6

0

0

每个厂房4个摄像机,两个交换机

5

厂区南部六栋厂房周边

6

0

0



合计数量

64

1

25

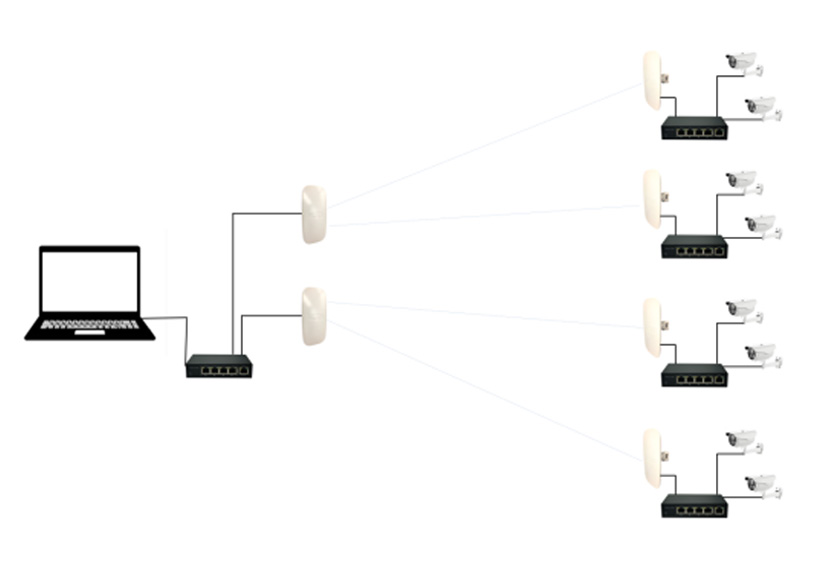

无线监控系统结构图

天野安防

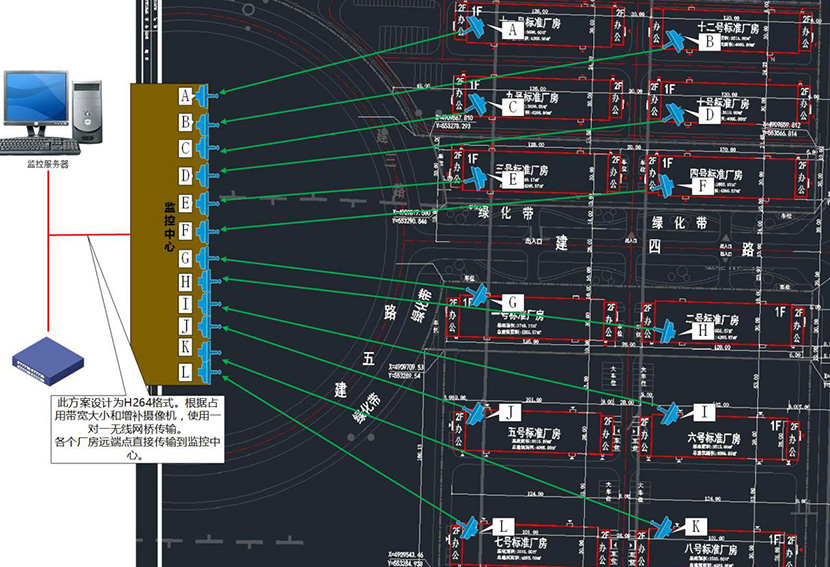

无线设备平面布置示意图

天野安防


办公楼周边补充摄像机布置图

天野安防

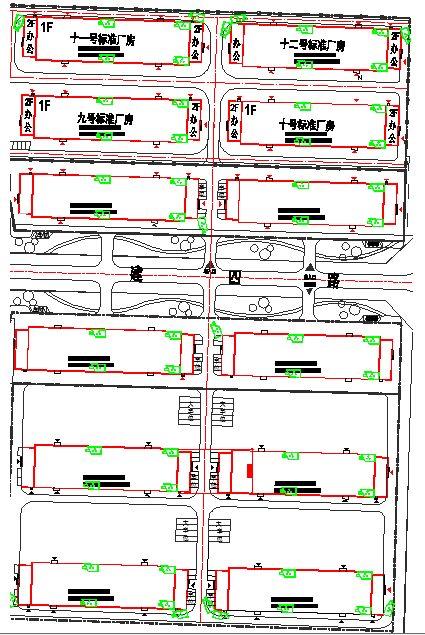

十二栋厂房摄像机布置图

天野安防
