天野百兆系列网桥调试设置方法

天野百兆无线网桥设置方法

Ⅰ、设置前准备：
电脑安装谷歌浏览器
将电脑本地IP地址固定成和网桥同一网段（天野无线网桥默认IP地址为192.168.0.1）
网桥通电：电源适配器‘POE’口连网桥，LAN口连接电脑
网桥启动后在谷歌浏览器输入网桥的IP地址（默认为192.168.0.1）
输入用户名admin，密码admin
Ⅱ、发射端设置方法：
一、选择无线配置-基本配置
1.无线模式：选择“无线发射”
2.SSID：设置一个网络名称（4个字符以上，且不要用中文）
3.认证类型：根据需求选择开放或者设置密码（默认无线密码为12345678）
4.因特网接入方式：视频网桥模式（默认）

5.区域：选择一个国家代码
6.模式：选择“40MHz”
7.信道：选择一个信道
8.保存配置

二、修改IP地址
网络配置-局域网配置
9.更改IP地址，并做好记录（同一局域网内IP地址不能有冲突）
10.保存配置
11.应用

Ⅲ、将配置好的发射端取下放在一旁并通上电，
将另一台网桥以同样的方式连接电脑
Ⅳ、接收端设置方法：

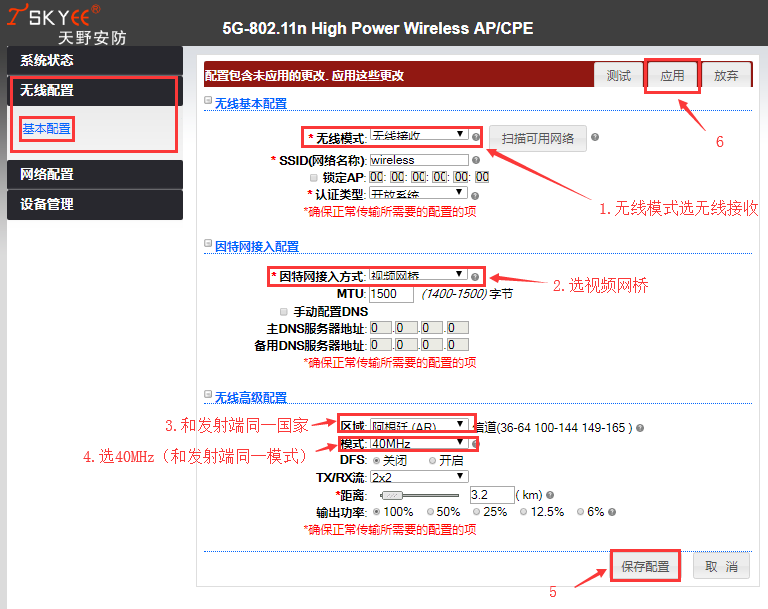

一、选择无线配置-基本配置
1.无线模式：选择“无线接收”
2.因特网接入方式：视频网桥模式（默认）
3.区域：选择和发射端同一个国家
4.模式：40MHz
5.保存配置
6.应用

7.扫描可用网络（当无线模式选择“无线接收”时会显示在无线模式选项栏后面）

8.在弹出的小页面中选中发射端的无线信号
9.点击选择（系统会退出小页面）

10.锁定AP：在前面打上“√”
11.认证类型：填上和发射端相同的密码（若发射端为开放模式，这里也选开放）

12.保存配置
二、修改IP地址
网络配置-局域网配置
13.更改IP地址，并做好记录（建议接收端IP地址与发射端IP地址相邻）
14.保存配置
15.应用

三、查看网桥桥接的状态
系统状态--无线网状态
链路质量/信号强度
当链路质量大于90%，信号强度大于-70时表示网桥状态没有问题，可以进行安装
