天野无线网桥助力四川某国家农业发展基地无线监控传输

四川省内江市国家农业发展示范基地

为便于查看和管理基地，需安装监控及广播，技术人员现场勘察发现现场大部分处于丘陵地带且监控点分布广泛，给布设光纤和网线带来的极大的困扰。为保证传输的稳定性，将情况反馈给天野科技后，经讨论决定采用天野无线网桥作为传输设备。

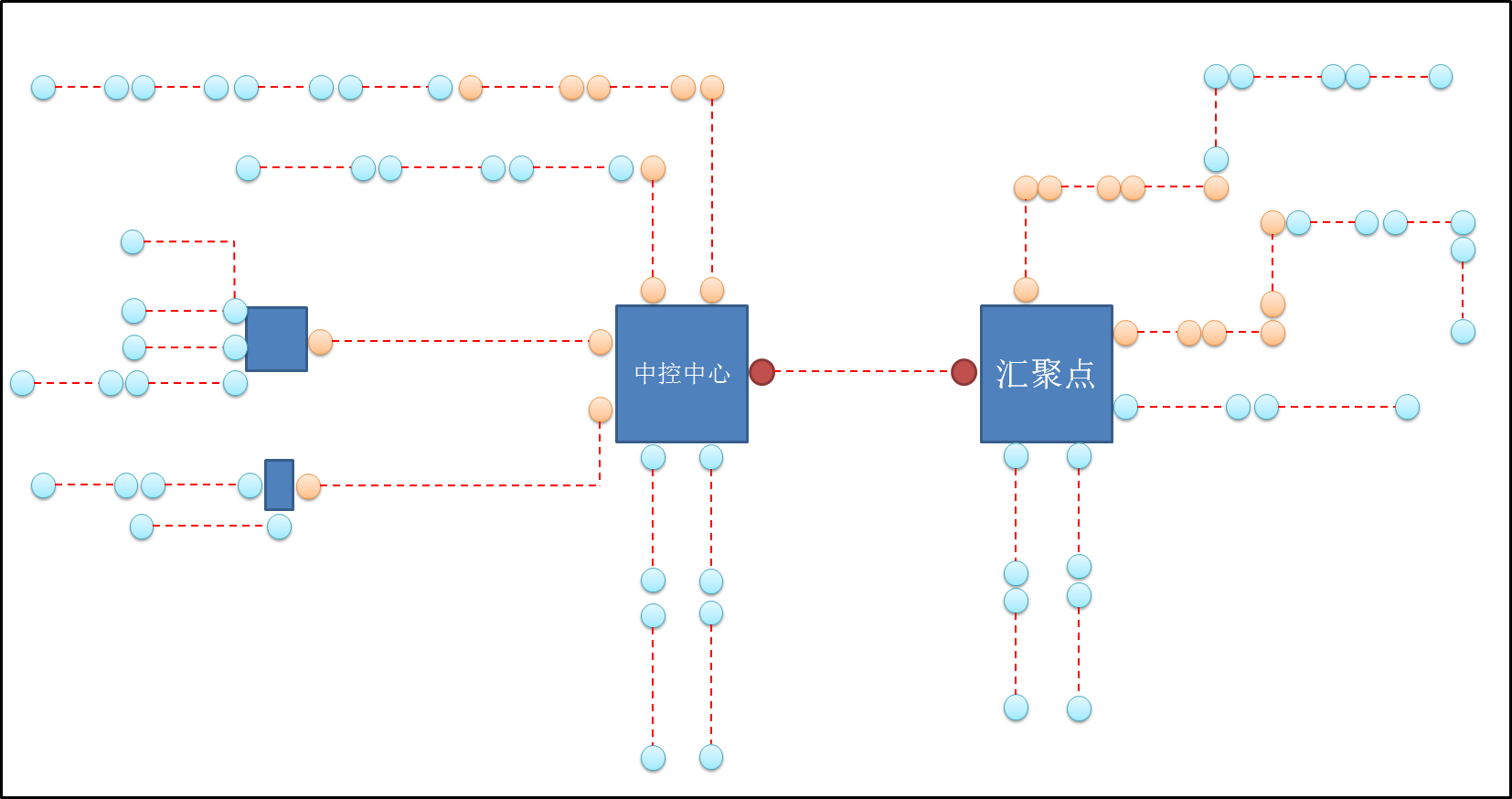

传输方案设计：

方案说明：

1．  因大部分监控点不能直接看到机房，故决在一个山丘上找一个制高点作为汇聚点；

2．  根据现场情况，将所有监控信号及广播信号分成11条链路传输到中控机房；

3．  利用天野无线网桥经过多次中继而信号衰减小的特点，将监控信号和广播信号一段一段中继到汇聚点（最前端采用百兆网桥，中继多次后需采用千兆网桥继续中继）；

4．  汇聚点通过一对TY-CX1658-10无线网桥将所有信号传输到监控机房。

注意事项：

百兆网间隔距离不低于50公分，

千兆小机间隔距离不低于80公分

大功率间隔距离不低于1.5米，
每条链路汇总分别用不同国家信道，再加密，最好名称更改。
注意摄像机，网桥，录像机，之间IP不受冲突。
后端一定要合适匹配的核心交换机，然后做WLAN分区组网。

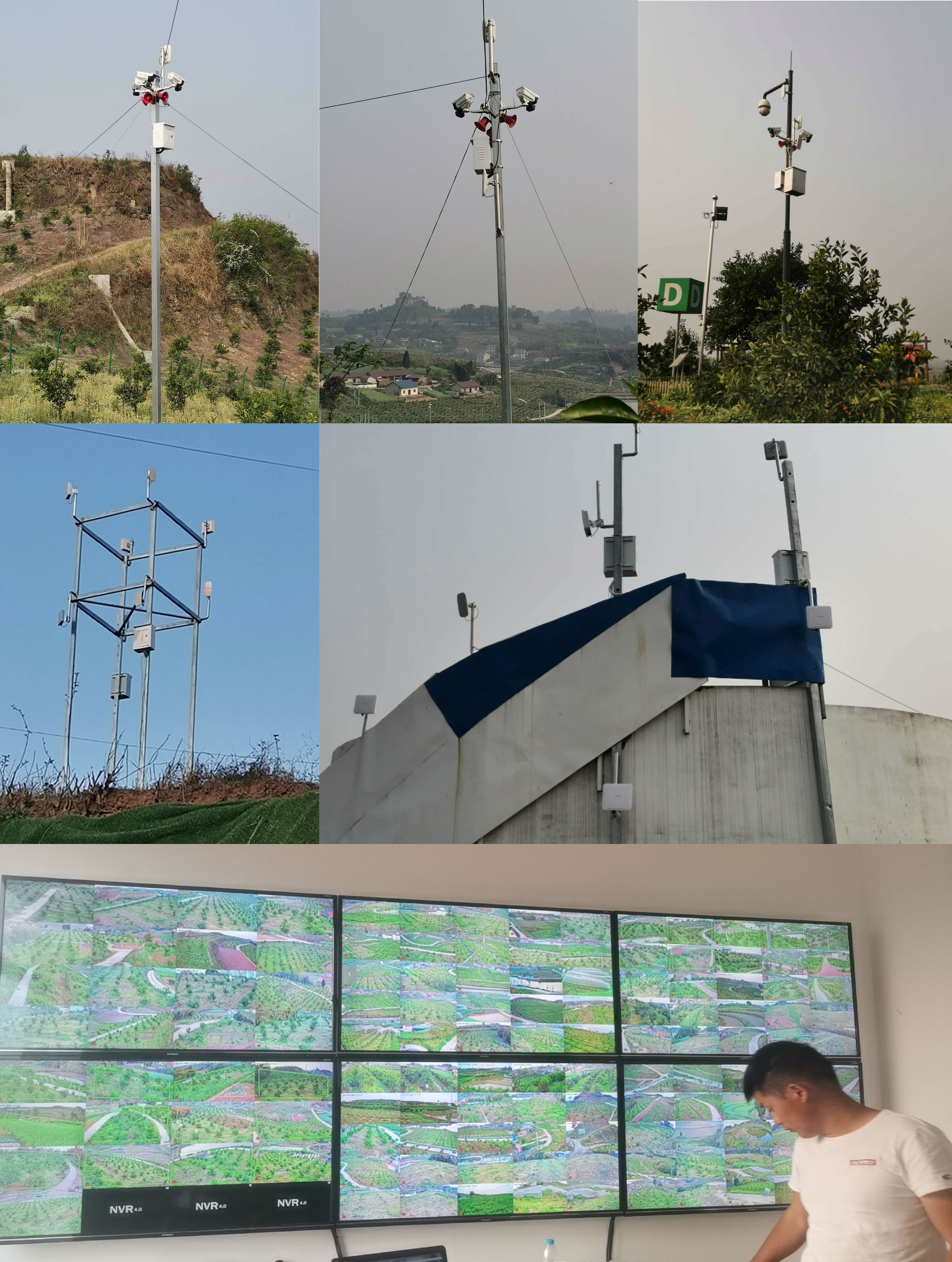

现场图片：
