2.4G全向天线 当前位置:首页 » 无线网桥

2.4G全向天线 2.4G全向天线
  • 2.4G全向天线

2.4G全向天线

2.4G全向天线

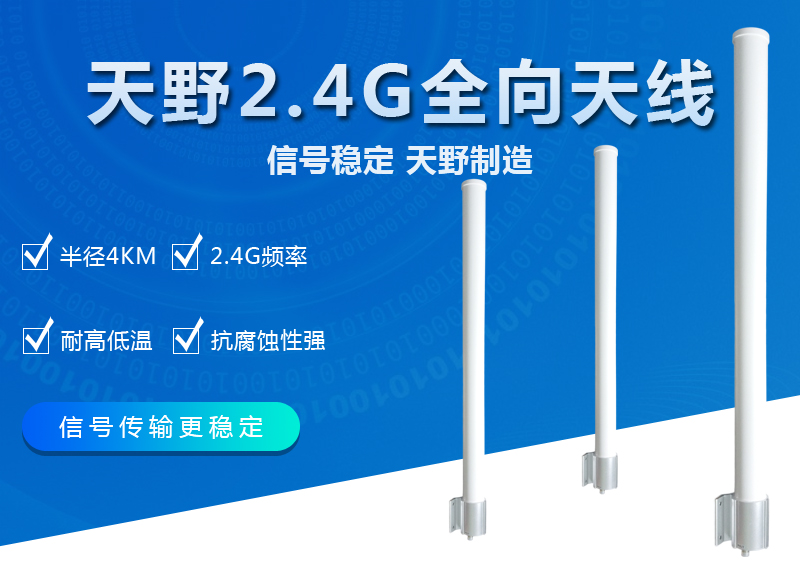

深圳天野2.4G全向天线,配合AP主机,用于大范围WiFi覆盖

立即咨询 立即咨询
联系热线 18026927097

2400-2500MHz 12dBi双极化全向天线



型号Model

SGR-Q242512I

电气性能 Electrical Specifications

频率范围 Frequency Range(MHz)

2400-2500

增益Gain(dBi)

12±1dBi

极化方式Polarization

水平+垂直

半功率角Beam Width(°)

Hor:360° Ver:7°

驻波比VSWR(°)

≤1.8

阻抗Impedance(Ω)

50

最大功率MAX.Power(W)

100

防雷保护Lightning protection

直流接地



机械性能

接头Connector

2*N-Female

接头位置Connector position

底部直出

天线尺寸Dimension(mm)

Φ72×1160mm

净重Antenna weight(kg)

2.1

有效受风面积Wind loading area(㎡)

≤0.2

最大抗风强度Rated wind velocity(m/s)

55

辐射材料Reflector material

天线罩材料Radome material

UPVC

天线罩颜色Radome color

白色

工作温度Operating temperature(℃)

-40~60

抱杆直径Mounting hardware(mm)

Φ40~Φ70
